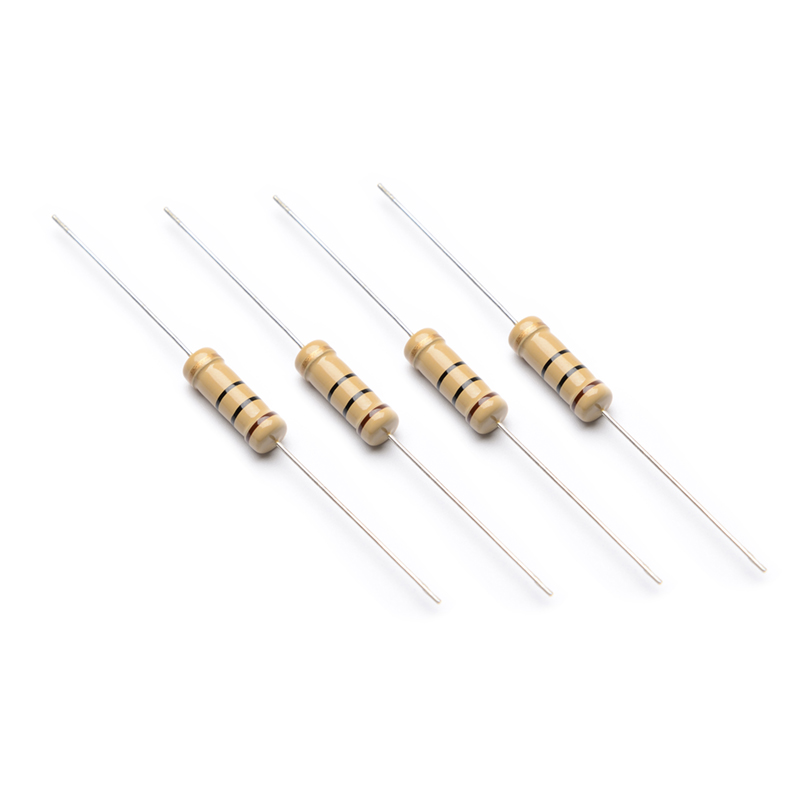

電阻元器件供應鏈-冠發科技今天為大家講講插件電阻的封裝方法有哪些?插件電阻的封裝方法。插件電阻的封裝方法主要包括以下幾種：

　　件電阻的封裝方法

　　一、傳統封裝方法

　　鎢絲封裝

　　特點：在兩個引腳之間焊接一根極細的鎢絲，將電阻片固定在鎢絲上，再用保護管進行封裝。

　　優點：成本低。

　　缺點：細鎢絲的強度較差，容易斷裂。

　　膜體封裝

　　特點：將電阻片或金屬膜電阻片固定在膜體上，再用引腳將兩端引出，并在保護管中進行封裝。

　　優點：結構緊湊，具有良好的防塵、防濕、防震性能，適用于復雜的工業環境。

　　二、現代封裝方法

　　石墨封裝

　　特點：采用金石墨材料進行封裝。

　　優點：具有較高的耐溫性、耐壓性、耐腐蝕性和電阻穩定性。

　　缺點：成本較高。

　　DIP封裝(雙列直插式封裝)

　　特點：引腳從封裝兩側引出，呈雙列排列，適用于需要較多引腳和較大封裝尺寸的電阻器。

　　應用場景：廣泛應用于各種電子設備中，特別是需要較高穩定性和可靠性的場合。

　　SMD封裝(表面貼裝封裝)

　　特點：電阻器直接貼裝在電路板的表面上，通過焊接與電路板連接。封裝面積小，占用電路板空間少。

　　優點：體積小、重量輕、易于自動化生產。

　　應用場景：適用于高密度電路板設計，如手機、平板電腦等便攜式電子設備。

　　三、特殊封裝方法

　　TO-220封裝

　　特點：一種功率電阻器的封裝形式，具有較大的散熱面積和較高的功率承受能力。

　　應用場景：適用于功率電子電路中，如電源供應器、逆變器等。

　　其他特殊封裝

　　根據具體應用場景和需求，還可能有其他特殊形式的封裝，如晶體管電阻的DIL封裝(如TO-92、TO-251等)以及線性電阻的DIP、SIP、CERDIP等封裝形式。

　　綜上所述，插件電阻的封裝方法多種多樣，選擇哪種封裝方法主要取決于電阻器的類型、性能要求以及應用場景。在實際應用中，應根據具體需求選擇合適的封裝方法，以確保電阻器的穩定性和可靠性。
